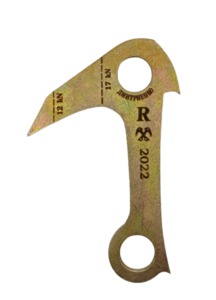

Крюк якорный Малый R (Красноярск)

Крюк якорный Малый R (Красноярск)

При забивании (установке) вся нагрузка распределяется на перегиб клюва и ножки снизу. Основной плюс - малый вес. Допустимый угол отклонения от вертикали 15˚.


•     Вес    40 гр.
•     Размеры     107 мм. х 58 мм.
•     Толщина     3 мм.
•     Марки применяемых сталей    60С2А, 65Г
•     Твердость металла по шкале Роквелла    45-50 ед.
•     Нагрузка максимальная    1100-1450 кг.
•     Нагрузка на кончик клюва    450 кг.
•     Назначение    для каверн, неглубоких трещин, а также для отверстий из-под шлямбуров диаметром 10-12 мм.
•     Допустимый угол отклонения от вертикали    не больше 15˚
•     Соответствие патенту     № 47239


    Особенности применения:
- транспортировать только за верхнее отверстие!!!
- при забивании лучше использовать частые, не очень сильные удары - это меньше разрушает рельеф.

Применение якорных крючьев.
Рекомендации по установке якорных крючьев:
Перед забиванием карабин оттяжки вставлять в нижнее отверстие так, чтобы карабин не был зажат и не сломался под нагрузкой;
Если крюк прилегает нижним отверстием плотно к скале или карабин оттяжки встает на излом, вставлять в нижнее отверстие крюка петлю, продеть стропу оттяжки и снова вщелкнуть туда карабин, или поставить закладку тросиком вниз;
При забивании клюв крюка вставляется в щель (желательно чтоб он свободно вставлялся на 1/3), молотком добивается до максимальной глубины. Звук при забивании должен меняться на более высокий.
«Бутерброд» - два-три крюка одного размера, вставленные в карабин оттяжки нижним отверстием и забитые в трещину одновременно. Применяется для трещин, где крюк проскальзывает, а камалот еще не устанавливается. Если в горизонтальную трещину поставить крюк, то он будет держать 200-250 кг.,  при постановке «бутербродом» его жесткость увеличивается и нагрузку он держит большую. Извлекать «бутерброды» желательно специально подготовленным молотком, с клювом, которым легко подцепить за отверстие снизу крюка.

Неправильные установки якорных крючьев:
Крюк забит в трещину, где одна из сторон может отпасть или разрушиться (пример: крюк забит между скалой и прислоненным к скале камнем);
У забитого в трещину крюка, трещина снизу расширяется или забита рыхлой породой, он может проскользнуть при срыве и вылететь;
Крюк забит в трещину на всю длину, но упор только на носике крюка-он держит меньше чем правильно забитый;
Полностью забитый крюк расположен без прилегания нижней части к скале, а в средней части упирается на выступ. Под нагрузкой может произойти, вырыв крюка;
Защелка карабина оттяжки упирается в скалу, карабин оттяжки может встать на излом, карабин оттяжки лежит на перегибе скалы-это может привести к разрушению карабина.

Алгоритм извлечения крючьев:
Раскачать крюк, чтоб он шатался или «ходил» в щели. Это делается за нижнее отверстие или за низ крюка у нижнего отверстия;
Вытаскивать крюк за верхнее отверстие или снизу у верхнего отверстия;
Если крюк забит очень глубоко и верхнее отверстие недоступно, то оттягивать нижнюю часть крюка от скалы максимально, между скалой и крюком максимально близко к верхнему отверстию вставить стальной швеллер или фифы, для образования «качелей». Ударами по нижней части крюка или фифы снизу, в сторону скалы, добиваемся извлечения верхней части.
